Когда встает вопрос о надежности трубопровода, главная роль отводится не только самим трубам, но и тому, как выполнено их соединение. В мире профессиональной сварки нет места случайностям: каждый электрод здесь — это инструмент, от которого напрямую зависит герметичность и долговечность всей конструкции. Выбор кажется сложным только на первый взгляд, ведь современный рынок предлагает множество вариантов.
Однако, разобравшись в типах покрытий и назначении каждой марки, даже сварщик со средним опытом сможет получать стабильно хороший результат. В этой статье мы подробно разберем, какие электроды использовать для различных задач, чтобы ваш сварной шов был безупречным, а работа спорилась. Мы расскажем о том, как правильный подбор электродов влияет на процесс, и почему важный вопрос выбора стоит доверять только проверенным источникам информации.
Классификация электродов по типу покрытия (основное, рутиловое, целлюлозное)
Чтобы разобраться, какой электрод сварочный лучше подойдет для конкретного трубопровода, нужно в первую очередь посмотреть на состав его обмазки. Именно покрытие определяет, насколько стабильной будет дуга, как поведет себя металл при застывании и получится ли сварной шов устойчивым к динамическим нагрузкам. Сварка труб — это всегда ответственность, поэтому выбор типа покрытия — не теория, а сугубо практический вопрос.
Основное покрытие (тип Б)
Электроды с основной обмазкой маркируются литерой «Б». Их ключевая особенность — минимальное содержание водорода в сварном шве. Это позволяет варить ответственные соединения, которые будут работать под переменными и ударными нагрузками.
Такие электроды использовать предпочтительно на постоянном токе обратной полярность. Сварка получается пластичной и вязкой, что критически важно для магистральных трубопроводов, работающих при низких температурах.
Однако с основной обмазкой сложнее работать в положение «потолок» или вертикальном — здесь требуется высокая квалификация сварщика. К классическим представителям этой группы относятся электроды УОНИ 13/55, которые десятилетиями применяются в энергетике и нефтегазовой отрасли.
Рутиловое покрытие (тип Р)
Рутиловый тип покрытия — самый популярный среди профессионалов, которые ценят универсальность. Главные достоинства: легкое зажигание дуги, минимальное разбрызгивание и возможность использования на любом токе — как постоянный, так и переменный.
Для сварка труб из углеродистый стали это часто лучший выбор, особенно если монтаж ведется в стесненных условиях. Покрытие обеспечивает красивый внешний сварной шов, а шлаковая корка отходит легко, что ускоряет работу.
Сварка подходит для нижний и вертикальных положений. В этой категории хорошо зарекомендовали себя марки МР-3 и АНО-4, которые использовать можно даже при повышенной влажности воздуха.
Целлюлозное покрытие (тип Ц)
Целлюлозные электроды выделяются высокой скоростью наложения шва и глубоким проплавлением кромок. Они создают мощный газовый защитный факел, что позволяет вести сварка на открытом воздухе без дополнительной защиты от ветра.
Тип «Ц» идеально подходит для корневых проходов при монтаже трубопроводов большого диаметра, где толщина стенки превышает 10–12 мм. Процесс идет быстро, но требует от сварщика четкого контроля за сварочной ванной.
Такие электрод сварка часто применяют при строительстве магистральных нефте- и газопроводов, где повышение скорости монтажа напрямую влияет на экономику рабочий процесс.
Чтобы наглядно сравнить основные характеристики, ниже приведена краткая таблица:
| Основное | Б (например, УОНИ) | Постоянный (обратной полярности) | Высокая ударная вязкость, стойкость к образованию трещин, подходит для ответственных соединений |
| Рутиловое | Р (например, МР) | Постоянный / переменный | Легкое зажигание, стабильная дуга, возможность сваривать по окисленной поверхности |
| Целлюлозное | Ц | Постоянный | Глубокое проплавление, высокая производительность, идеально для корневых швов труба |
Таким образом, подбор электрод по типу покрытия — это база, на которой строится вся дальнейшая работа. Правильный подбор позволяет не только обеспечить надежность сварного шва, но и избежать переделок, которые всегда обходятся дороже. Если компания ценит свое время и ресурсы, выбор в пользу основной или рутиловый обмазки определяется конкретными условиями монтажа и требованиями проекта.

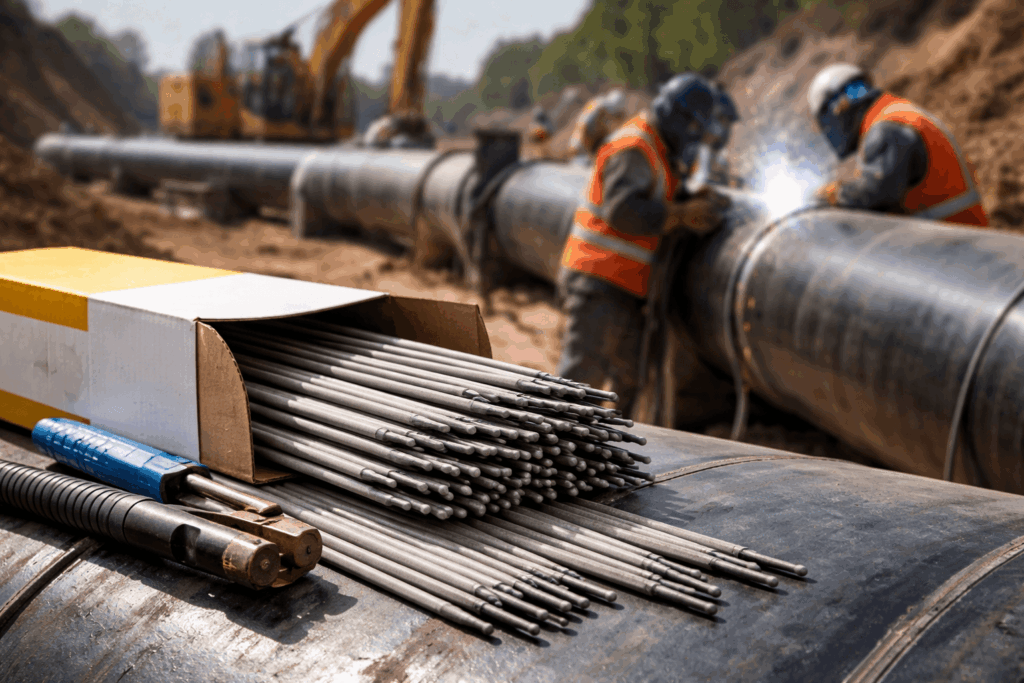

Марки электродов для сварки магистральных трубопроводов
Магистральные трубопроводы — это особая категория конструкций, где безопасность выходит на первый план. Здесь не бывает «обычных» швов: каждое соединение проходит строгий контроль, а сварщик должен подтвердить свою квалификацию.
Для таких объектов использовать можно только те электроды, что имеют соответствующие сертификаты и допуски. Компания, выполняющая монтаж, обязана комплектовать бригады проверенными материалами, а покупатель или заказчик вправе требовать документальное подтверждение качества каждой партии.
Электроды УОНИ 13/55
Это, пожалуй, самая известная марка в среде профессионалов. УОНИ 13/55 относятся к основной группе покрытия и предназначены для сварка ответственных соединений из углеродистый и низколегированных сталь.
Сварной шов, выполненный этими электродами, отличается высокой ударной вязкостью и устойчивостью к образованию холодных трещин. Их применять рекомендуют при нижнем и вертикальном положениях, на постоянный токе обратной полярности.
Для магистральных трубопроводов, работающих в условиях Крайнего Севера или с высоким давлением, это один из главных вариантов.
Электроды LB-52U (и другие импортные аналоги)
Среди импортных решений особое место занимают японские электрод сварочный LB-52U. Они используются для корневых, заполняющих и облицовочных слоев при монтаже труб большого диаметра. Их отличительная черта — стабильное горение дуги даже при работе с увеличенным зазором.
Такие марки хорошо зарекомендовали себя при сварке в положение «потолок» и вертикальном. Сварка подходит для ответственных объектов, где качество каждого шва контролируется неразрушающими методами контроля (ультразвук, радиография).
Отечественные марки для трубопроводного транспорта
Российские производители предлагают широкий выбор для нужд нефтегазового сектора. Среди популярных — электроды ВСЦ-4А с целлюлозным покрытием, которые применяться для корневого прохода. Они обеспечивают глубокое проплавление кромок и позволяют варить «на просвет», что критически важно при сборке стыков с неровным зазором.
Также часто используют марку АНО-24 с рутиловой обмазкой для заполняющих и облицовочных слоев — она позволяет получать красивый сварной шов с минимальными трудозатратами на зачистку.
Для наглядного сравнения основных марок, применяемых при строительстве магистральных трубопроводов, приведена таблица:
| Марка электрода | Тип покрытия | Рекомендуемое положение | Основное применение |
|---|---|---|---|
| УОНИ 13/55 | Основное (Б) | Нижнее, вертикальное | Ответственные стыки, сталь с повышенным содержанием углерода, работа при низких температурах |
| LB-52U | Основное (Б) | Все положения, включая потолочное | Корневые и заполняющие слои, трубопроводы высокого давления |
| ВСЦ-4А | Целлюлозное (Ц) | Нижнее, вертикальное | Корневой проход, сварка «на просвет», высокая скорость монтажа |
| АНО-24 | Рутиловое (Р) | Нижнее, вертикальное, горизонтальное | Заполняющие и облицовочные слои, работа на переменный токе |
Важный момент: при подбор электрод для магистральных объектов необходимо учитывать требования нормативной документации. Как правило, проектом производства работ (ППР) четко регламентировано, какие марка допущены к использование.
Если у компания нет допуска НАКС к выполнению конкретного вида работ, даже самый качественный электрод не спасет ситуацию. Поэтому грамотный выбор всегда начинается с изучения технического задания и согласования материалов с заказчиком.

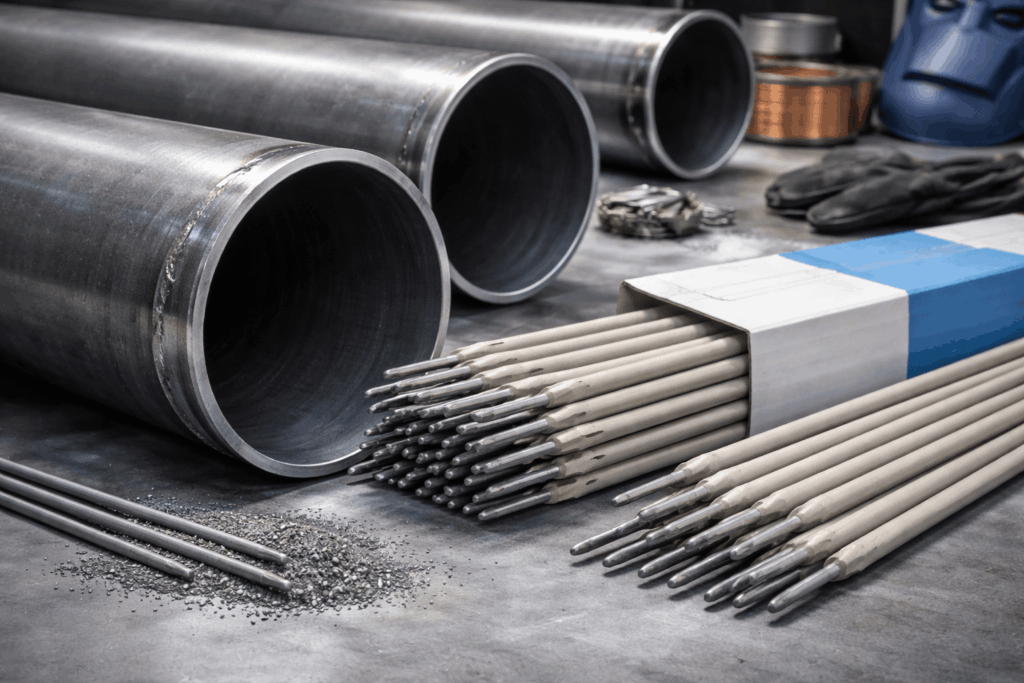

Выбор электродов для труб из низкоуглеродистой стали
Низкоуглеродистая сталь — самый распространенный материал для производства водопроводных, газовых и отопительных систем. Ее главные преимущества — хорошая свариваемость и доступная цена. Но это не значит, что для такой трубы подойдет любой попавшийся под руку электрод.
Напротив, именно в массовом строительстве правильный подбор электрод позволяет избежать типичных дефектов: непроваров, шлаковых включений и пористости сварного шва. Сварка здесь должна подходить, быть технологичной и не требовать излишних трудозатрат.
Критерии выбора: что важно учитывать
При выборе электрод сварочный для низкоуглеродистых труб обращают внимание на три важных параметра. Первый — тип покрытия: для большинства бытовых и промышленных сетей оптимальны рутиловый и рутилово-целлюлозные обмазки.
Второй — диаметр: он зависеть от толщины стенки трубы. Третий — положение сварки на месте: если монтаж ведется в стесненных условиях или на высоте, электрод должен позволять варить в вертикальном и потолочном положених без потери качество.
Популярные марки для низкоуглеродистых труб
Среди профессионалов сложился устойчивый список проверенных марок. МР-3 — это классика для ручной дуговой сварки. Рутиловый электрод хорошо зажигается, дает ровный сварной шов и позволяет работать даже при небольшом загрязнении металла.
АНО-4 и АНО-6 — универсальные варианты для нижних и вертикальных швов, они применяться как на постоянный, так и на переменный токе. Если требуется повышенная производительность, выбирают электроды с целлюлозной составляющей, например ОЗС-12.
Следующий электрод в списке — УОНИ 13/55, хотя его чаще используют для более ответственных конструкций из-за основной обмазки.
Влияние толщины стенки на выбор диаметра
Толщина стенки трубы напрямую определяет, каким диаметром электрода использовать. Это правило работает без исключений: слишком тонкий стержень не даст нужного прогрева корня шва, а слишком толстый приведет к перегреву и прожогу. Для наглядности приведена таблица рекомендаций:
| Толщина стенки трубы, мм | Рекомендуемый диаметр электрода, мм | Рекомендуемый ток (постоянный/переменный), А |
|---|---|---|
| до 2,5 | 1,6 – 2,0 | 30 – 60 |
| 2,5 – 4,0 | 2,5 – 3,0 | 70 – 100 |
| 4,0 – 8,0 | 3,0 – 4,0 | 100 – 160 |
| 8,0 – 12,0 | 4,0 – 5,0 | 160 – 220 |
Особенности подготовки и режимов сварки
Низкоуглеродистая сталь не требует сложной предварительной обработки, но кромка должна быть зачищена от ржавчины, масла и влаги. Процесс сварки ведется на короткой дуге — это обязательное условие для защиты сварочной ванны от азота и кислорода воздуха.
Короткий дуга также снижает разбрызгивание и улучшает формирование валика. Если используется постоянный ток, полярность выбирают обратную (плюс на электроде), что обеспечивает стабильное горение и глубокое проплавление. При работе от инвертор это настраивается без труда.
Важно помнить, что правильный подбор электрод для низкоуглеродистой сталь — это не только про качество шва, но и про экономию времени. Хорошо подобранный тип обмазки и диаметр позволяют сваривать стыки с первого прохода, без лишней зачистки и переделок. Для компании, которая дорожит своей репутацией, это прямой путь к сокращению трудозатрат и повышению удобства бригады на объекте.

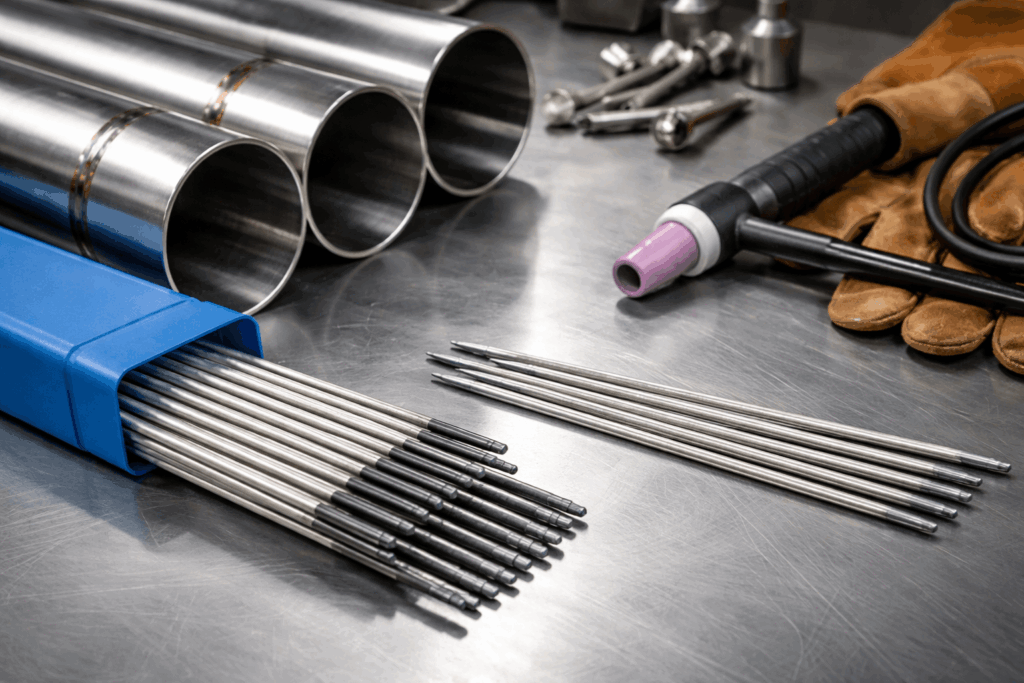

Электроды для сварки труб из нержавеющей стали
Нержавеющий металл требует особого подхода. В отличие от углеродистый сталь, здесь на первый план выходит не только прочность соединения, но и сохранение антикоррозионных свойств.
Неправильно подобранный электрод может свести на нет все преимущества дорогого материала: в зоне термического влияния образуются карбиды хрома, и труба начинает ржаветь. Поэтому использовать электрод для нержавейки нужно строго по назначению, а сварка труб из такого сплава требует четкого соблюдения режимов.
Особенности сварки нержавеющих труб
Главная сложность при работе с нержавейкой — ее низкая теплопроводность и высокий коэффициент линейного расширения. Процесс сварки сопровождается значительными деформациями, а при перегреве металл теряет свою коррозионную стойкость.
Чтобы этого избежать, рекомендуется применять короткую дугу и минимальный тепловой вклад. Также важный момент — защита корня шва: если труба используется в пищевой или химической промышленности, необходима поддувка аргоном с обратной стороны.
Сварщик, работающий с нержавейкой, должен иметь опыт и четко понимать, как поведет себя сплав при остывании.
Типы электродов для нержавеющей стали
Для ручной дуговой сварка нержавеющих труб применяются электроды с основной и рутилово-основной обмазкой. Они маркируются в соответствии с составом наплавляемого металла. Самые распространенные группы:
| Группа стали | Марки электродов | Особенности применения |
|---|---|---|
| Аустенитные (08Х18Н10, 12Х18Н10Т) | ОЗЛ-8, ОЗЛ-14, ЦЛ-11 | Высокая стойкость к межкристаллитной коррозии, работа в агрессивных средах |
| Аустенитно-ферритные (дуплекс) | ОЗЛ-36, ЭА-400/10У | Повышенная прочность, применяются в нефтегазовом и химическом оборудовании |
| Термостойкие нержавеющие стали | ЦТ-15, ОЗЛ-6 | Работа при высоких температурах, окалиностойкость |
Электроды озс для нержавейки также хорошо зарекомендовали себя при монтаже технологических трубопроводов на пищевых производствах, где чистота сварного шва имеет особое значение.
Режимы сварки и подготовка
Нержавеющие трубы перед сварка требуют тщательной зачистки. Кромка и прилегающая зона должны быть обезжирены и очищены от оксидной пленки. Сварка ведется на постоянном токе обратной полярности.
Диаметр электрода выбирается в зависимости от толщины стенки, но с поправкой на ограничение тепловложения: для труб с стенкой до 3 мм используют электроды 2–2,5 мм, при большей толщина — до 3–4 мм. Инвертор с функцией горячего старта и форсажа дуги значительно упрощает работу, позволяя избежать прилипания стержня в начале шва.
Контроль качества сварных соединений
После завершения сварка нержавеющих труб важно провести визуальный контроль и, при необходимости, капиллярный или рентгенографический. Для ответственных объектов обязательным является пассивация сварного шва — специальная обработка, восстанавливающая защитный слой оксида хрома.
Если компания имеет аттестацию накс на выполнение таких работ, это служит гарантией того, что качество будет на высоте. При заказе материалов важно заказывать электроды с паспортом качества и проверять соответствие марки сплаву труба.
В магазине или у поставщика всегда можно уточнить, есть ли в каталоге сертифицированные позиции для конкретной марки нержавеющий стали.
Электроды для вертикального и потолочного положения при сварке труб
Когда речь заходит о монтаже трубопроводов в стесненных условиях — на эстакадах, в котельных, под потолком цеха или в траншеях — главным требованием становится возможность сваривать соединения в любом пространственном положении. Вертикальное и потолочное положение — это настоящий экзамен для сварщика.
Но даже высочайшее мастерство не поможет, если использовать электрод, не предназначенный для таких условий. Сварка подходить в этих случаях требует специальных марок, которые обеспечивают быструю кристаллизацию сварочной ванны и стабильное горение дуга вне зависимости от наклона электрода.
Почему не все электроды подходят для сложных положений
При сварке в нижнем положении жидкий металл удерживается в сварочной ванне силой тяжести. Когда же сварка ведется вертикально снизу вверх или тем более в потолочном положение, расплавленный металл стремится вытечь из зоны шва.
Электрод должен формировать такое покрытие, которое создает плотную шлаковую «корку», удерживающую ванну на месте. Кроме того, важна короткий дуга — она уменьшает количество жидкого металла и позволяет контролировать его перенос.
Следующий электрод в каталоге может быть отличным для горизонтальных швов, но совершенно непригодным для монтажа под потолком.
Типы покрытий для вертикальных и потолочных швов
Для сложных пространственных положений лучше всего зарекомендовали себя электроды с основной и рутилово-основной обмазкой. Основной тип покрытия (например, УОНИ 13/55) обеспечивает вязкий сварной шов и позволяет варить в вертикальном положении с хорошим контролем. Однако он требует более высокой квалификации.
Более просты в работе рутиловый электроды с маркировкой «Р» или «РБ» — они дают стабильную дугу при любом наклоне и меньше чувствительны к колебаниям длины дуги. Отдельно стоят электроды с целлюлозным покрытие (тип «Ц»), которые применються для корневых проходов в вертикальных стыках труб большого диаметра.
Сравнение электродов по пригодности к сложным положениям
Для наглядного выбора ниже приведена таблица, которая поможет подбирать электрод сварочный в зависимости от требуемого пространственного положение:
| Тип покрытия | Примеры марок | Вертикальное положение | Потолочное положение | Особенности работы |
|---|---|---|---|---|
| Основное (Б) | УОНИ 13/55, ОЗС-12 | Хорошо | Удовлетворительно (требует навыка) | Вязкий шов, низкое содержание водорода |
| Рутиловое (Р) | МР-3, АНО-4, АНО-24 | Отлично | Хорошо | Легкое зажигание, стабильная дуга, легкое отделение шлака |
| Целлюлозное (Ц) | ВСЦ-4А, LB-52U (для корня) | Хорошо (вертикально снизу вверх) | Ограниченно | Глубокое проплавление, высокая производительность |
Практические рекомендации для сварщика
При сварке в вертикальном положении электрод ведут снизу вверх, углом вперед. Движения должны быть плавными, без рывков. Важно использовать минимально допустимый ток для выбранного диаметра электрода — это уменьшает текучесть ванны.
Для потолочного положения критически важно, чтобы электрод имел покрытие, образующее быстро застывающий шлак. Здесь сварка ведется короткой дуге, а полярность должна быть обратная при работе на постоянный токе. Современные инверторы с функцией антиприлипания и форсажа дуги значительно упрощают работу в таких условиях.
Для бригад, которые часто сталкиваются с монтажом на высоте или в колодцах, правильный подбор электрод позволяет не только обеспечить качество сварной шов, но и избежать переделок. Если компания комплектует своих сварщиков универсальными марками, пригодными для всех пространственных положение, это существенно повышает мобильность и сокращает время выполнения заказа.
Перед началом работ стоит уточнить в каталоге поставщика или магазин наличие именно тех электродов, которые подходят для сложных положение — это избавит от проблем на объекте.
Особенности сварки труб электродами с основным покрытием
Электроды с основной обмазкой — это выбор тех, кто ставит во главу угла надежность и долговечность сварного шва. Их часто называют «ответственными» электродами, и это не случайно. Именно они применяются при строительстве магистральных трубопроводов, котельных установок и резервуаров высокого давления.
Но за высокие характеристики приходится платить: сварка труб с основной обмазкой требует строгого соблюдения технологии, тщательной подготовки и определенного уровня мастерства. Электрод с таким покрытие — это инструмент профессионального сварщика, и подход к нему должен быть соответствующим.
Что такое основное покрытие и где его применяют
Основное покрытие (тип Б по ГОСТу) содержит в своем составе фтористый кальций (плавиковый шпат) и карбонаты. В процессе плавления эти компоненты выделяют защитный газ и связывают водород, который иначе мог бы вызвать образование трещин.
Именно поэтому сварной шов, выполненный такими электродами, отличается высокой ударной вязкостью и пластичностью. Основной тип покрытия используют для стали с повышенным содержанием углерода, а также для низколегированных сталей, работающих при низких температурах или высоких динамических нагрузках. Классический представитель — УОНИ 13/55, который десятилетиями остается стандартом качества.
Требования к подготовке и хранению
Главная особенность электродов с основной обмазкой — их чувствительность к влаге. Покрытие гигроскопично, и если электрод набрал влагу, сварка становится невозможной: дуга горит нестабильно, шов получается пористым, а риск образования трещин возрастает многократно.
Поэтому такие электроды должны храниться в сухих отапливаемых помещениях, а перед использованием — прокаливаться при температуре 300–400°C в течение 1–2 часов.
Сварщик должен иметь при себе термос или подогреваемый пенал, чтобы электрод сварочный оставался сухим в течение всей смены. Если компания не обеспечивает соблюдение этих условий, рассчитывать на качество соединения не приходится.
Режимы сварки: ток и полярность
Электроды с основной обмазкой работают исключительно на постоянный токе обратной полярности (плюс на электроде). Переменный ток для них не подходит — дуга становится нестабильной, а процесс — практически неуправляемым.
Сила тока выбирается на 10–15% ниже, чем для аналогичных по диаметру электродов с рутиловым покрытием. Это позволяет избежать перегрева и сохранить низкое содержание водорода в сварной шов.
Сварка проводится с использованием современного инвертора с жесткой внешней характеристикой — это обеспечивает стабильность дуги даже при колебаниях напряжения в сети.
Техника выполнения швов
При работе с основной обмазкой важно вести короткую дугу. Длина дуги не должна превышать диаметр стержня. Короткий дуга обеспечивает минимальное попадание кислорода и азота в сварочную ванну, что критически важно для получения плотного и вязкого металла. Сварка выполняется преимущественно в нижнем и вертикальном положениях.
Для вертикальных швов применяется метод «снизу вверх» с небольшими поперечными колебаниями. Потолочное положение с основной обмазкой требует высокой квалификации и используется реже — в таких случаях чаще выбирают рутиловые или рутилово-основные марка.
Преимущества и ограничения
Ниже приведены ключевые характеристики, которые нужно учитывать при выборе электродов с основной обмазкой для сварка труб:
| Преимущества | Ограничения и требования |
|---|---|
| Высокая ударная вязкость сварного шва | Обязательная прокалка перед использованием |
| Устойчивость к образованию холодных трещин | Работа только на постоянном токе |
| Пластичность соединение при низких температурах | Повышенные требования к квалификации сварщика |
| Подходят для ответственных конструкция | Неудобны для потолочного положение |
| Минимальное содержание водорода в шве | Требуют чистоты кромок и отсутствия влаги |
Важно понимать, что основной тип покрытия — это не универсальное решение, а специализированный инструмент для конкретных задач. Если проект предусматривает эксплуатацию трубопровода при низких температурах или в условиях высоких циклических нагрузок, подбор электрод с основной обмазкой становится не рекомендацией, а обязательным требованием.
При этом компания, выполняющая работы, должна иметь соответствующее оборудование для прокалки и хранения, а также аттестованных специалистов. В таком случае повышение затрат на подготовку полностью окупается надежностью готового трубопровода.
Применение рутиловых электродов при монтаже трубопроводов
Если спросить профессионального сварщика, какие электроды он выберет для ежедневной работы на монтаже, в ответе почти наверняка прозвучат рутиловые марки. И на то есть веские причины. Рутиловый тип покрытия сочетает в себе простоту использование, стабильность процесса и высокое качество сварного шва.
При монтаже трубопроводов — будь то внутриквартальные сети, промышленные коммуникации или бытовые системы — рутиловые электроды становятся оптимальным выбором для большинства стандартных задач. Сварка труб с такими материалами идет быстрее, а требования к квалификации сварщика ниже, чем при работе с основной обмазкой.
Что такое рутиловое покрытие и его особенности
Рутиловое покрытие содержит в своем составе природный минерал рутил (диоксид титана), который обеспечивает легкое зажигание и стабильное горение дуги. Такие электрод сварочный хорошо работают как на постоянный, так и на переменный токе, что особенно важно при работе от бытовых или строительных аппаратов.
Покрытие формирует плотный шлак, который равномерно покрывает валик и легко отделяется после остывания. Это значительно ускоряет работа на объекте: меньше времени уходит на зачистку, а внешний вид шва получается аккуратным, с плавным переходом к основному металлу. МР-3, АНО-4, АНО-24 — эти марка известны каждому, кто хоть раз держал в руках горелку или электрододержатель.
Преимущества рутиловых электродов при монтаже труб
Для монтажных организаций, которые выполняют большие объемы работ, важны три фактора: скорость, надежность и отсутствие переделок. Рутиловый электрод позволяет получать стабильный результат даже при отклонениях от идеальных условий. Перечислим ключевые преимущества:
- Легкий поджиг и повторное зажигание — дуга загорается с первого касания, даже если электрод слегка влажный или металл имеет легкие загрязнения.
- Универсальность по роду тока — можно использовать любой сварочный аппарат, включая маломощные инверторы и трансформаторы.
- Работа во всех пространственных положениях — качественный сварной шов формируется и в нижнем, и в вертикальном, и в потолочном положение.
- Минимальное разбрызгивание — экономия электродов и сокращение времени на зачистку швов.
- Красивый внешний вид шва — ровная чешуйчатость без подрезов и наплывов.
Сравнение рутиловых электродов для разных типов труб
Для удобства подбора электродов при монтаже трубопроводов из различных материалов приведена таблица с популярными марками и их особенностями:
| Марка электрода | Для каких труб рекомендуется | Особенности применения |
|---|---|---|
| МР-3 | Трубы из углеродистый сталь, водогазопроводные | Универсальная марка, идеален для бытового и промышленного монтажа, работает на любом токе |
| АНО-4 | Трубы общего назначения, низкий и средний углерод | Хорош для вертикальных и потолочных швов, стабильная дуга при пониженном напряжении |
| АНО-24 | Трубопроводы с повышенными требованиями к внешнему виду | Формирует красивый сварной шов с легким отделением шлака, подходит для облицовочных слоев |
| ОЗС-12 | Трубы малого диаметра, тонкостенные | Мягкая дуга, минимальный прожог, подходит для толщина стенки от 1,5 мм |
Технологические особенности работы с рутиловыми электродами
При сварке труб рутиловыми электродами важно соблюдать несколько простых правил. Процесс ведется на короткой дуге с небольшими поперечными колебаниями для равномерного заполнения разделки.
В отличие от основной обмазки, рутиловые электроды менее чувствительны к влаге, однако перед использованием их все же рекомендуется прокалить при 150–200°C для удаления поверхностной влаги — это улучшит стабильность дуга.
Сварка подходить с использованием любого инвертора или трансформатора, при этом полярность может быть как прямой, так и обратной — в зависимости от рекомендаций производителя. Для повышения удобства работы на высоте или в стесненных условиях сварщики часто используют электроды с удлиненной горелка или специальные держатели.
Где чаще всего применяются рутиловые электроды
Область применения рутиловых электродов при монтаже трубопроводов чрезвычайно широка. Их применяют при строительстве:
- внутренних систем водоснабжения и отопления жилых и административных зданий;
- наружных газопроводов низкого и среднего давления;
- технологических трубопроводов на промышленных предприятиях;
- монтаже пожарных систем и кондиционирования;
- ремонтных работах на действующих сетях.
Если компания занимается серийным монтажом, комплектовать бригады рутиловыми электродами — это стратегически верное решение. Они позволяют сваривать стыки быстро, с минимальным контролем со стороны мастера. При этом качество соединение остается стабильно высоким.
Для покупателя, заказывающего услуги по монтажу, наличие в арсенале подрядчика сертифицированных рутиловых электродов — это косвенный признак того, что работы будут выполнены профессионально и в срок.
Уточнить наличие нужных марок и получить консультацию по выбору всегда можно в профильном магазине или у официального дилера, где также доступны акции и специальные условия оплаты для оптовых покупателей.
Сравнение отечественных и импортных электродов для сварки труб
Когда перед компания или частным сварщиком встает вопрос закупки расходных материалов, неизбежно возникает дилемма: брать проверенные российские марка или отдать предпочтение импортным аналогам? Однозначного ответа не существует — выбор зависит от конкретных задач, условий работа и бюджета проекта.
Отечественные и импортные электроды для сварка труб имеют свои сильные и слабые стороны, и понимание этих различий помогает правильный подбор материалов под конкретный объект.
Однако в рамках политики импортозамещения и для обеспечения технологической независимости, при строительстве объектов критической инфраструктуры предпочтение отдается отечественным сертифицированным материалам. Сварка труб требует ответственного подхода, и экономия здесь может обернуться дополнительными затратами на переделку.
Критерии сравнения
Чтобы объективно оценить, какой электрод сварочный лучше подходит для ваших задач, нужно рассматривать несколько ключевых параметров. В таблице ниже приведены основные критерии, по которым сравниваются российские и импортные электроды для сварка труб:
| Критерий | Отечественные электроды | Импортные электроды |
|---|---|---|
| Цена | Ниже, доступны для массового применения | Выше, особенно премиальные бренды (ESAB, Lincoln, Kobelco) |
| Доступность | Широкая сеть дистрибуции, есть практически в любом магазине | Ограничена региональными складами, возможны задержки доставка |
| Стабильность качества | Зависит от производителя; крупные заводы (например, «Спецэлектрод») дают стабильный результат | Высокая стабильность в пределах партии, строгий входной контроль |
| Удобство работы | Традиционные марки (УОНИ, МР) знакомы каждому сварщику | Часто имеют улучшенные характеристики: легкое зажигание, меньше разбрызгивания |
| Сертификация | Полный пакет документов по ГОСТ, допуски накс для ответственных объектов | Требуется проверка на соответствие российским нормам; не всегда есть допуск НАКС |
| Специализация | Широкий ассортимент для типовых задач (углеродистая, низколегированная сталь) | Узкоспециализированные решения (дуплекс, супераустенитные нержавеющий сплавы, трубы для агрессивных сред) |
Преимущества отечественных электродов
Российские марка электродов десятилетиями применяются при строительстве магистральных трубопроводов, объектов энергетики и жилищно-коммунального хозяйства. Их главное достоинство — адаптация к местным условиям.
Сварка выполняется с использованием отечественных материалов даже при неидеальном хранении или перепадах напряжения. Кроме того, компания, выполняющая работы по госзаказу или на объектах с повышенными требованиями, может легко подтвердить происхождение материалов и предоставить сертификаты.
Еще один важный момент — товар всегда есть в наличии, а заказать можно мелким оптом без длительного ожидания. Для большинства типовых труб из углеродистый сталь отечественные электроды хорошо справляются с задачей при заметно меньших затратах.
Преимущества импортных электродов
Импортные электроды (Kobelco, ESAB, Lincoln Electric, Böhler) использовать чаще всего в двух случаях: когда требуется высокая производительность или когда проект предусматривает работу со сложными материалами.
Японские электроды LB-52U, например, стали стандартом для корневых проходов при сварке магистральных трубопроводов благодаря стабильности дуга и возможности варить на увеличенном зазоре. Импортные бренды также предлагают широкую линейку для нержавеющий и дуплексных сталей, где качество сварной шов напрямую влияет на коррозионную стойкость.
Кроме того, многие импортные марка обеспечивают повышение удобства для сварщика: мягкое горение, минимальное разбрызгивание, легкое отделение шлака.
Когда что выбирать
Для правильного подбора электрода необходимо учитывать специфику объекта:
- Бюджетное строительство, типовые сети — отечественные марки (МР-3, АНО, УОНИ 13/55) полностью закрывают потребности.
- Ответственные объекты с жесткими требованиями НАКС — российские электроды от крупных заводов с полным пакетом разрешительной документации.
- Сварка труб из нержавеющих, дуплексных, жаропрочных сталей — импортные специализированные марка часто не имеют альтернативы.
- Высокопроизводительный монтаж (магистральные трубопроводы) — проверенные решения: японские Kobelco или европейские ESAB для корневых и заполняющих слоев.
- Работа от слабых сетей или инверторов — импортные электроды с улучшенными характеристиками зажигания могут оказаться удобнее.
Важно понимать, что использовать электрод импортного производства без проверки на соответствие требованиям проекта нельзя. Для объектов, где обязательна аттестация технологии сварка, необходимо, чтобы выбранные марка были внесены в реестр накс или имели положительное заключение экспертизы.
Компания, дорожащая своей репутацией, всегда проверяет этот момент перед заказом материалов. В любом случае, какой бы вариант ни был выбран, контакт с надежным поставщиком, который может предложить не только товар, но и техническую поддержку, поможет избежать ошибок.
Нередко в каталоге можно найти как отечественные, так и импортные позиции, а грамотный менеджер подскажет, что лучше подойдет для ваших труб, типа сталь и условий монтажа.
Электроды для сварки труб высокого давления
Трубопроводы высокого давления — это особая категория объектов, где цена ошибки измеряется не просто стоимостью ремонта, а безопасностью людей и сохранностью оборудования. Здесь сварной шов должен выдерживать колоссальные нагрузки: внутреннее давление, вибрацию, перепады температур. Именно поэтому выбор материалов для таких систем — это не техническая, а скорее стратегическая задача.
Электрод для сварка труб высокого давления обязан иметь соответствующие сертификаты, стабильные характеристики и подтвержденную устойчивость к образованию дефектов. Сварка труб в таких условиях требует не только квалификации сварщика, но и строгого соблюдения технологии на всех этапах.
Требования к электродам для высокого давления
Сварные соединения, работающие под высоким давлением, должны соответствовать ряду жестких критериев. Сварной шов обязан быть плотным, без пор, трещин и непроваров, иметь высокую ударную вязкость и пластичность. Для этого сварочный электрод должен обеспечивать:
- Низкое содержание диффузионного водорода — чтобы исключить риск холодных трещин, особенно при работе с толстостенными трубами.
- Стабильность механических свойств при низких и повышенных температурах.
- Стойкость к образованию пор и шлаковых включений.
- Соответствие требованиям нормативной документации — наличие допуска накс или других отраслевых разрешений.
Марки электродов для труб высокого давления
Для ответственных объектов, где давление может достигать десятков и сотен атмосфер, используется ограниченный круг проверенных марка. В таблице ниже приведены основные типы электродов, которые применяются при сварке трубопроводов высокого давления:
| Марка электрода | Тип покрытия | Для каких сталей | Особенности применения |
|---|---|---|---|
| УОНИ 13/55 | Основное (Б) | Углеродистые, низколегированные | Классический выбор для котлов, паропроводов, резервуаров высокого давления |
| УОНИ 13/НЖ | Основное (Б) | Нержавеющие стали (аустенитные) | Для трубопроводов высокого давления в химической и пищевой промышленности |
| ЦЛ-11 | Основное (Б) | Жаропрочные, нержавеющие | Для работы при высоких температурах и давлении (паропроводы, энергетика) |
| ОЗЛ-8 | Основное (Б) | Аустенитные нержавеющие | Для оборудования, работающего в агрессивных средах под давлением |
| LB-52U (Kobelco) | Основное (Б) | Низкоуглеродистые, низколегированные | Импортный аналог для корневых проходов магистральных трубопроводов высокого давления |
Особенности подготовки и сварки
Работа с трубами высокого давления начинается задолго до того, как зажжется дуга. Подготовка включает несколько обязательных этапов. Во-первых, кромка должна быть зачищена до металлического блеска — любые загрязнения, масло или ржавчина становятся источниками дефектов.
Во-вторых, электрод с основной обмазкой перед использованием обязательно прокаливается по режиму, рекомендованному производителем, и хранится в термопенале. В-третьих, при толщине стенки более 20 мм часто требуется предварительный и сопутствующий подогрев — это снижает скорость охлаждения и предотвращает образование трещин.
Сам процесс сварка ведется исключительно на постоянный токе обратной полярности. Дуга должна быть максимально короткой, без поперечных колебаний большой амплитуды. Каждый проход тщательно зачищается от шлака.
Для ответственных соединений часто применяется многослойная сварка с обязательным контролем температуры межпроходной зоны. Сварщик, допущенный к таким работам, должен иметь соответствующую аттестацию и опыт работы с трубами высокого давления.
Контроль качества сварных соединений
После завершения сварка трубопровода высокого давления обязателен комплекс контрольных мероприятий. Визуальный и измерительный контроль дополняется неразрушающими методами:
- Радиографический контроль (рентген) — позволяет выявить внутренние дефекты.
- Ультразвуковой контроль — эффективен для обнаружения трещин и непроваров.
- Капиллярный или магнитопорошковый контроль — для выявления поверхностных дефектов.
Только после получения положительных результатов контроля соединение допускается к эксплуатации под давлением. Компания, выполняющая такие работы, обязана иметь аттестованную лабораторию и допуски накс на проведение контроля.
На что обратить внимание при выборе
Если перед вами стоит задача подбор электрода для труб высокого давления, руководствуйтесь следующими принципами. Всегда сверяйте марка электрода с требованиями проекта или нормативной документации.
Проверяйте наличие сертификатов и, при необходимости, допуска накс. Не экономьте на материалах: использовать электрод неизвестного происхождения для систем высокого давления недопустимо. Обращайтесь к проверенным поставщикам, у которых товар сопровождается полной документацией. В каталог многих производителей можно найти подробные рекомендации по применению для различных давлений и температур.
Помните, что правильный подбор электрода — это основа, на которой строится безопасность всего объекта. Любая акция или скидка не должны ставить под сомнение качество материалов, ведь ставки здесь слишком высоки.
Рекомендации по выбору диаметра электрода в зависимости от толщины стенки трубы
Один из самых частых вопросов, который возникает у сварщика перед началом работ — какой диаметр электрода взять? Интуитивный выбор «на глаз» часто приводит к дефектам: слишком тонкий стержень не обеспечивает нужного прогрева корня шва, а слишком толстый становится причиной прожогов и непроваров.
На самом деле здесь работает простое правило: диаметр электрода напрямую связан с толщиной стенки труба. Правильный подбор этих параметров позволяет получать качественный сварной шов с первого раза, без переделок и дополнительной зачистки. Сварка труб становится предсказуемой и технологичной, когда соблюдена эта базовая зависимость.
Основное правило выбора диаметра
В профессиональной среде действует проверенное временем правило: диаметр электрода не должен превышать толщину стенки труба. Для тонкостенных изделий это правило приобретает особое значение. Например, при стенке 2 мм использовать электрод 3 мм нельзя — высока вероятность прожога.
И наоборот, для трубы с толщиной 8 мм электрод 2 мм просто не сможет прогреть корень шва, что приведет к непровару. Оптимальное соотношение обычно находится в диапазоне, где диаметр электрода составляет 0,8–1,2 от толщины стенки, но с учетом того, что для корневых проходов часто берут на шаг меньше, чем для заполняющих.
Таблица выбора диаметра электрода по толщине стенки
Для наглядности ниже приведена таблица, которая поможет быстро определиться с подбором электрода в зависимости от толщины стенки трубы и типа выполняемого прохода:
| Толщина стенки трубы, мм | Рекомендуемый диаметр электрода для корневого прохода, мм | Рекомендуемый диаметр электрода для заполняющих и облицовочных слоев, мм | Рекомендуемый сварочный ток (постоянный/переменный), А |
|---|---|---|---|
| 1,5 – 2,5 | 1,6 – 2,0 | 2,0 – 2,5 | 30 – 70 |
| 2,5 – 4,0 | 2,0 – 2,5 | 2,5 – 3,0 | 70 – 100 |
| 4,0 – 6,0 | 2,5 – 3,0 | 3,0 – 4,0 | 100 – 140 |
| 6,0 – 10,0 | 3,0 – 4,0 | 4,0 – 5,0 | 140 – 200 |
| 10,0 – 15,0 | 3,0 – 4,0 (с разделкой кромок) | 4,0 – 5,0 | 160 – 240 |
| более 15,0 | 4,0 (с обязательной разделкой) | 5,0 – 6,0 | 200 – 300 |
Особенности выбора для разных типов сварки
При сварка труб важно различать подходы для разных слоев шва. Следующий электрод по диаметру для корневого прохода часто берут меньше, чем для заполняющих. Почему? Корневой проход должен проплавить кромка насквозь без прожога, поэтому здесь важнее контроль, а не производительность.
Для заполняющих и облицовочных слоев, наоборот, использовать более толстые электроды эффективнее — они позволяют быстрее набрать сечение шва. Если стенка труба превышает 8–10 мм, корневой проход часто выполняют электродом 3,0–3,25 мм, а заполняющие — 4,0 или 5,0 мм. Такая дифференциация подходит для большинства типовых задач.
Влияние пространственного положения
Положение сварка также вносит коррективы в выбор диаметра. При вертикальной и потолочной сварка рекомендуется использовать электроды на 0,5–1,0 мм меньше, чем для нижнего положения.
Это связано с тем, что в сложных пространственных положениях сложнее контролировать сварочную ванну, и уменьшение диаметра позволяет снизить количество расплавленного металла.
Для тонкостенных труб (до 3–4 мм) в потолочном положение оптимальны электроды 2,0–2,5 мм, даже если по таблице для нижний положения можно было бы взять 3,0 мм. Сварщик с опытом всегда учитывает этот нюанс при подготовке к работе.
Практические рекомендации
Для того чтобы правильный подбор диаметра электрода не вызывал затруднений, запомните несколько простых правил:
- При толщине стенки до 3 мм используйте электроды 1,6–2,5 мм, работайте на минимальном токе, чтобы избежать прожога.
- Для труб с стенка 4–8 мм оптимальный диапазон — 3,0–4,0 мм, причем корневой проход лучше делать более тонким электродом.
- При толщина более 10 мм обязательна разделка кромок, и диаметр электрода может достигать 5,0–6,0 мм для заполняющих слоев.
- Всегда учитывайте тип покрытие: электроды с основной обмазкой (УОНИ) требуют более точного соблюдения токовых режимов, чем рутиловые (МР, АНО).
- Если сомневаетесь между двумя диаметрами, выбирайте меньший — это снизит риск перегрева и деформации трубы.
Помните, что подбор электрода по диаметру — это не догма, а базовая рекомендация, которая может корректироваться в зависимости от конкретного аппарата, марка электродов и условий на месте.
Современные инверторы позволяют гибко регулировать ток, что расширяет возможности использования различных диаметров. Однако начинать всегда стоит с проверенных табличных значений, а корректировки вносить, опираясь на визуальный контроль формирования сварного шва.
Если вы заказываете материалы для крупного объекта, уточните у поставщика наличие в каталоге электродов нужных диаметров — это избавит от простоев и позволит комплектовать бригады оптимальным набором инструментов.
