Представьте ситуацию: ваш автомобиль плотно сел в колее, а до ближайшего трактора — десятки километров. Или на дачном участке нужно выкорчевать старый пень, который не поддается лопате. В такие моменты выручает автономный и мощный инструмент — рычажная лебедка. Она не требует электричества, весит немного и помещается в багажник любого авто. Этот механизм верой и правдой служит строителям, монтажникам и любителям бездорожья уже более полувека.
Основы физики: почему рычаг умножает силу
В основе работы любого подобного устройства лежит закон рычага, сформулированный еще Архимедом. Короткое плечо прикладывает колоссальное усилие к грузу, пока длинное плечо перемещается рукой человека. Вы нажимаете на рукоять с силой 20–30 кг, а на выходе получаете тягу в 2 или даже 4 тонны. Коэффициент усиления напрямую зависит от длины рычага и передаточного числа храпового механизма.
Анатомия рычажной лебедки: из чего она состоит

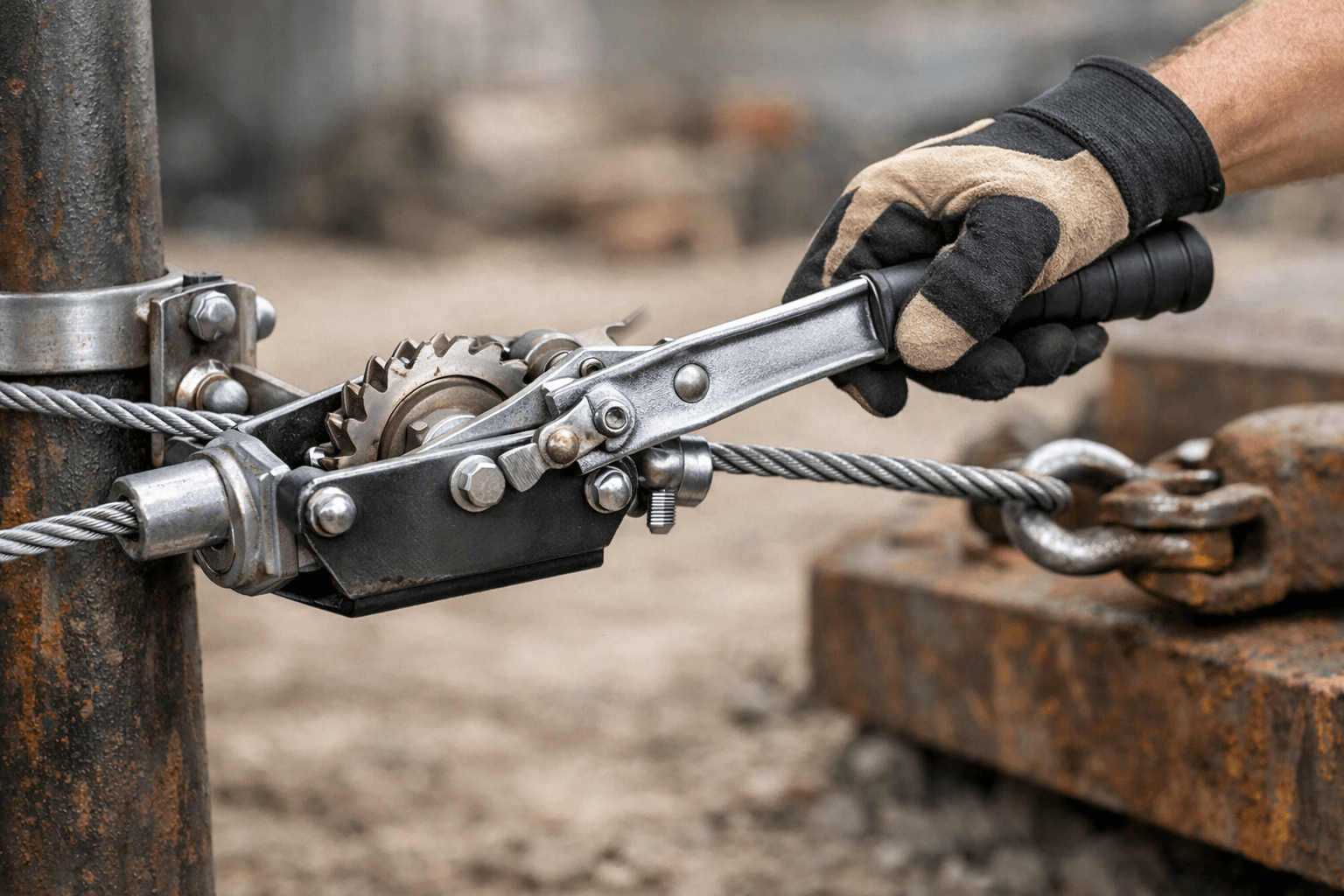

Типичная модель состоит из П-образной рамы, внутри которой расположен барабан или протяжной механизм. Главный элемент здесь — храповик (зубчатое колесо). Он позволяет тросу двигаться только в одну сторону, блокируя обратный ход. За фиксацию отвечают подпружиненные «собачки», которые поочередно входят в зацепление с зубьями.
Корпус качественного изделия изготавливается из штампованной стали толщиной не менее 3-4 мм. Трос обычно стальной, многожильный, диаметром от 4.5 до 10 мм. На концах расположены крюки из легированной стали с защитными карабинами. Если крюк не имеет защелки, использовать такую лебедку опасно для жизни.
Различия между барабанными и монтажно-тяговыми механизмами (МТМ)
Рычажные лебедки делятся на две большие группы. Барабанные модели наматывают трос на катушку, закрепленную внутри корпуса. Они компактны, но ограничены длиной троса — обычно это 1.5–3 метра. Если вам нужно тянуть груз на 10 метров, придется использовать дополнительные стропы или перецепляться каждые пару метров.
Монтажно-тяговые механизмы, известные как «тифоры», работают иначе. Внутри них нет барабана, а стоят специальные зажимные «кулачки». Они перехватывают трос и протаскивают его сквозь корпус. Длина троса в этом случае практически не ограничена.
Сравнение типов лебедок
| Характеристика | Барабанная рычажная | МТМ (Тифор) |
| Длина троса | Ограничена (до 3-5 м) | Не ограничена (хоть 50 м) |
| Вес устройства | Легкая (3–6 кг) | Тяжелая (12–25 кг) |
| Удобство работы | Высокое в тесноте | Требует пространства |
| Цена | Бюджетная | Высокая |
| Ремонтопригодность | Средняя | Высокая |
Пошаговый алгоритм: как заставить механизм работать
Сначала нужно надежно закрепить корпус лебедки за неподвижную опору. Это может быть дерево, столб или мощный анкер в бетонной стене. Используйте только сертифицированные корозащитные стропы, чтобы не повредить кору деревьев и сам трос. После фиксации корпуса переведите переключатель «собачки» в свободный режим и вытяните трос к грузу.
Зацепите крюк за буксировочную петлю или обвязку груза. Натяните трос вручную, чтобы убрать слабину. Переведите фиксатор в рабочее положение и начинайте совершать качающие движения рычагом. С каждым движением трос будет наматываться на барабан, подтягивая объект к вам.
Обратите внимание: При работе со стальным тросом обязательно накидывайте на него «тросогаситель». Это может быть старая куртка или тяжелый кусок резины. В случае обрыва трос не отлетит в сторону людей, а упадет на землю под весом гасителя.
Где и как применяют рычажную тягу в жизни
В частном строительстве лебедку используют для правки каркасных стен или подъема стропил. Профессиональные монтажники с её помощью натягивают провода СИП между столбами. Автомобилисты ценят её за автономность: если аккумулятор сел, электрическая лебедка бесполезна, а рычажная всегда готова к бою.
Интересный факт из практики: с помощью 2-тонной рычажной лебедки и системы блоков (полиспастов) можно вытащить из болота даже груженый грузовик. Один блок увеличивает усилие вдвое, два блока — вчетверо. Главное — иметь достаточный запас троса и надежные точки крепления.
Распространенные ошибки при эксплуатации
Самая опасная ошибка — использование «удлинителя» рычага. Когда сил не хватает, многие надевают на рукоять обрез трубы. Механизм лебедки рассчитан на строго определенное усилие. Лишний рычаг приводит к срезанию штифтов, деформации рамы или внезапному обрыву стальных зубьев.
Никогда не разматывайте трос до самого конца. На барабане должно оставаться минимум 3-4 витка. В противном случае вся нагрузка ляжет на узел крепления троса к катушке, который не предназначен для таких давлений. Трос просто выскочит из гнезда под нагрузкой.
- Работа «на излом» — трос должен выходить из лебедки строго прямо.
- Использование лебедки для страховки людей — категорически запрещено.
- Отсутствие смазки на храповике — сухой металл стачивается в разы быстрее.
- Тяга груза рывками — это создает динамическую нагрузку, превышающую номинал в 2–3 раза.
Выбор правильной модели по цифрам
При покупке смотрите не на «максимальное усилие», а на рабочий тоннаж. Китайские производители часто указывают цифры, при которых лебедка начинает разрушаться. Для безопасной работы делите заявленную мощность на полтора. Если на коробке написано «4 тонны», комфортно работать вы сможете с весом до 2.5 тонн.
Кстати, обращайте внимание на материал троса. Оцинкованная сталь лучше сопротивляется коррозии, но быстрее «лохматится» при интенсивном использовании. Для частых работ лучше выбирать модели с возможностью быстрой замены троса без полной разборки корпуса.
Часто задаваемые вопросы
Можно ли использовать рычажную лебедку для вертикального подъема?
Большинство рычажных моделей предназначены только для горизонтальной или наклонной тяги. У них нет двойного тормоза, который гарантирует фиксацию груза при случайном срыве «собачки». Для подъема лучше использовать цепные тали.
Как обслуживать механизм после работы в грязи?
После использования в плохих условиях лебедку нужно промыть чистой водой и просушить. Смажьте храповой механизм и оси роликов любой густой смазкой типа литола. Трос желательно протереть ветошью, смоченной в масле, чтобы предотвратить ржавчину.
Что делать, если трос закусило на барабане?
Не пытайтесь выбить его молотком. Нужно максимально ослабить натяжение, перевести лебедку в режим размотки и аккуратно вытянуть застрявший виток, используя пассатижи или отвертку как рычаг. В будущем старайтесь наматывать трос под небольшим натяжением, виток к витку.
Итоги и рекомендации
Рычажная лебедка — это надежный помощник, который не требует бензина или зарядки. Для бытовых нужд (гараж, сад) достаточно модели на 1.5–2 тонны с длиной троса 2 метра. Для серьезного бездорожья лучше присмотреться к МТМ с тросом 20 метров. Помните о безопасности, не используйте трубы-удлинители и всегда следите за состоянием стальных жил. При правильном уходе такой инструмент служит десятилетиями, выручая в самых безвыходных ситуациях.
