Система отопления кажется монолитной конструкцией, но внутри неё постоянно происходят динамические процессы. Вода при нагревании увеличивается в объеме, создавая избыточное давление на трубы и радиаторы. Без специального узла, способного принять эти излишки, авария становится неизбежной. Расширительный бак — это тот самый «предохранитель», который гасит гидроудары и спасает дорогостоящий котел от поломки.
Физика процесса: почему давление растет
Вода практически несжимаема, но обладает высоким коэффициентом теплового расширения. При нагреве от 20°C до 90°C объем теплоносителя увеличивается примерно на 3.5–4%. В замкнутом контуре лишней жидкости некуда деться, поэтому она начинает давить на стенки сосуда. Если в системе нет расширительного бака, давление мгновенно взлетит до критических отметок, что приведет к срабатыванию предохранительного клапана или разрыву соединений.
Бак выполняет роль демпфера. Он забирает в себя избыточный объем при нагреве и возвращает его обратно, когда котел отключается и вода остывает. Это поддерживает стабильное давление в заданном диапазоне, предотвращая завоздушивание и поломки циркуляционного насоса. Без этого элемента эксплуатация современных закрытых систем отопления технически невозможна.
Конструктивные особенности современных баков

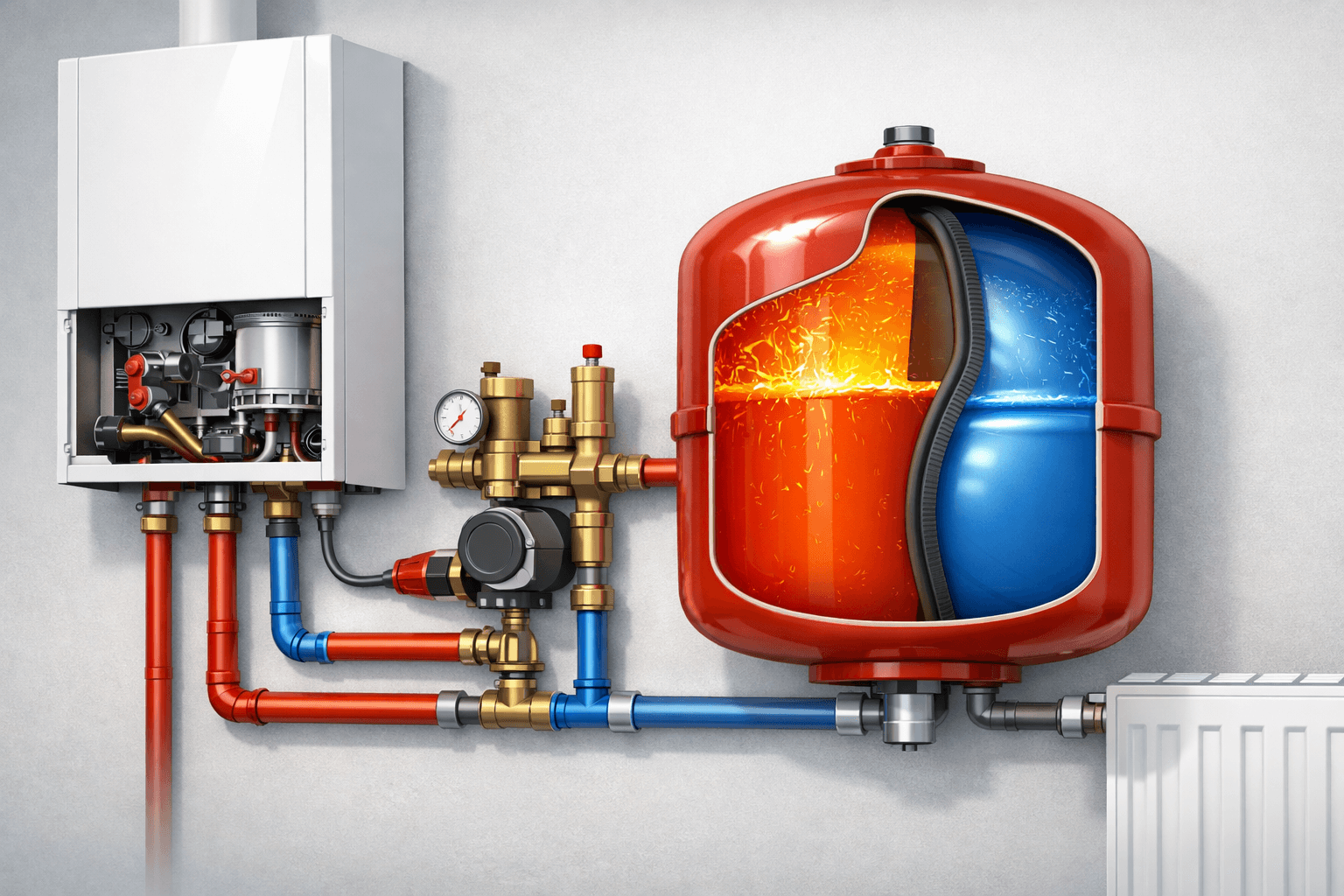

Сегодня в частных домах чаще всего используют закрытые мембранные емкости. Внутри стального герметичного корпуса находится эластичная перегородка, разделяющая внутреннее пространство на две части. Одна камера заполнена азотом или обычным воздухом под давлением, а вторая сообщается напрямую с теплоносителем системы отопления.
Мембраны бывают двух типов: диафрагменные (несменные) и баллонные (сменные). В первом случае мембрана жестко закреплена по периметру и разделяет бак пополам. Во втором — теплоноситель находится внутри резиновой «груши», которая не соприкасается со стальными стенками корпуса. Это значительно продлевает срок службы устройства, защищая металл от коррозии.
Важно: В баках для отопления (обычно красного цвета) используются мембраны из технической резины EPDM или бутила. Они выдерживают высокие температуры, но не предназначены для питьевой воды.
Пошаговый алгоритм работы устройства
Когда вы включаете котел, температура воды начинает расти. Теплоноситель расширяется и устремляется в бак через соединительный патрубок. Вода давит на мембрану, преодолевая сопротивление воздушной камеры. Газ за мембраной сжимается, освобождая место для жидкости. Это позволяет системе плавно наращивать давление без резких скачков.
В момент остывания происходит обратный процесс. Сжатый воздух в «воздушной» части бака начинает давить на мембрану. Та, в свою очередь, выталкивает накопленную воду обратно в трубы. Таким образом, в системе всегда поддерживается необходимый объем теплоносителя, что исключает появление вакуума и подсос воздуха через автоматические воздухоотводчики.
Сравнение типов расширительных емкостей
Выбор типа бака зависит от конфигурации отопления. Старые гравитационные системы используют открытые баки, а современные принудительные — только закрытые. Разница между ними принципиальная и касается как надежности, так и энергоэффективности.
| Параметр | Открытый бак | Закрытый (мембранный) |
| Место установки | Самая высокая точка системы | Рядом с котлом (обычно на обратке) |
| Контакт с воздухом | Постоянный (испарение воды) | Полностью отсутствует |
| Коррозия труб | Высокая из-за насыщения кислородом | Минимальная |
| Давление | Атмосферное | Избыточное (контролируемое) |
| Сложность монтажа | Требует утепления на чердаке | Простая установка в котельной |
Открытые баки постепенно уходят в прошлое. Они громоздки, способствуют ржавлению радиаторов и требуют регулярного долива воды. Мембранные модели компактны и позволяют системе работать под давлением 1.5–2.5 бар, что критично для современных настенных котлов с чувствительной автоматикой.
Тонкости настройки воздушной камеры
Самая частая ошибка владельцев домов — установка бака «из коробки» без проверки давления воздуха. Заводская закачка обычно составляет 1.5 бар, но это значение нужно корректировать под конкретную систему. Давление в воздушной камере пустого бака должно быть на 0.2 бар ниже, чем рабочее давление в холодной системе.
Если рабочее давление вашей системы 1.5 бар, то в баке должно быть 1.3 бар. Если давления воздуха будет слишком много, мембрана просто не пустит воду внутрь, и бак превратится в бесполезный аксессуар. Если воздуха мало — бак заполнится водой целиком еще до начала нагрева, и места для расширения не останется.
Правила монтажа для долгой службы
Место установки бака влияет на его долговечность. Лучше всего монтировать его на обратной линии перед циркуляционным насосом. Здесь температура теплоносителя ниже, что бережет резиновую мембрану от термического старения. Кроме того, на обратке поток воды более спокойный, без лишних завихрений.
Рекомендуется устанавливать бак патрубком вверх. Это позволяет воздуху, который может попасть в водяную камеру, свободно выходить в систему и удаляться через воздухоотводчики. Также желательно предусмотреть специальный кран со сливным штуцером. Это позволит отсекать бак для проверки давления воздуха без слива воды из всей системы отопления.
Типичные ошибки при эксплуатации
Ошибки в работе с расширительным баком часто проявляются не сразу, а с наступлением морозов, когда котел начинает работать на полную мощность. Самый явный симптом — резкие колебания стрелки манометра при включении и выключении горелки.
- Неправильный объем: Слишком маленький бак не справляется с расширением, давление растет, и предохранительный клапан постоянно «подкапывает».
- Отсутствие обслуживания: Давление воздуха нужно проверять раз в год. Газ постепенно уходит через микропоры резины или ниппель.
- Установка «вверх дном»: В некоторых моделях это приводит к образованию воздушной пробки в водяной камере, которую невозможно удалить.
- Использование сантехнического бака: Синие баки для водоснабжения рассчитаны на другие температуры и имеют другую жесткость мембраны.
Обратите внимание: Если при нажатии на ниппель (как в автомобильном колесе) из него потекла вода — мембрана порвана. Бак требует ремонта (замены груши) или полной замены.
Ответы на популярные вопросы
Можно ли ставить два маленьких бака вместо одного большого?
Да, объемы расширительных емкостей суммируются. Если у вас уже стоит бак на 10 литров, а расчет показал необходимость в 20 литрах, вы можете просто добавить еще один такой же в любую точку системы.
Нужно ли закачивать в бак именно азот?
Азот меньше окисляет металл и медленнее просачивается сквозь резину, но для частного дома это не критично. Обычный автомобильный насос вполне справится с задачей. Главное — чистота и отсутствие влаги в закачиваемом воздухе.
Почему давление падает при остывании системы?
Если давление падает ниже установленного порога (например, до 0.5 бар), значит, в баке слишком мало воздуха или система где-то подтекает. При остывании вода сжимается, а компенсационный механизм не срабатывает должным образом.
Как проверить давление в баке самостоятельно?
Нужно выключить котел, перекрыть кран к баку и обязательно слить из него остатки воды через дренаж. Только на пустом баке манометр покажет реальное давление воздуха. Проверка «под давлением воды» даст ложный результат.
Заключение
Расширительный бак — это залог спокойствия владельца дома. Его работа незаметна, но критически важна для целостности труб и дорогостоящего теплообменника котла. Правильно подобранный объем, корректная настройка давления воздуха и ежегодная проверка ниппеля избавят вас от аварийных остановок отопления в самый разгар зимы. Помните, что экономия на этом узле или покупка бака сомнительного качества может обернуться дорогостоящим ремонтом всей инженерной сети.
