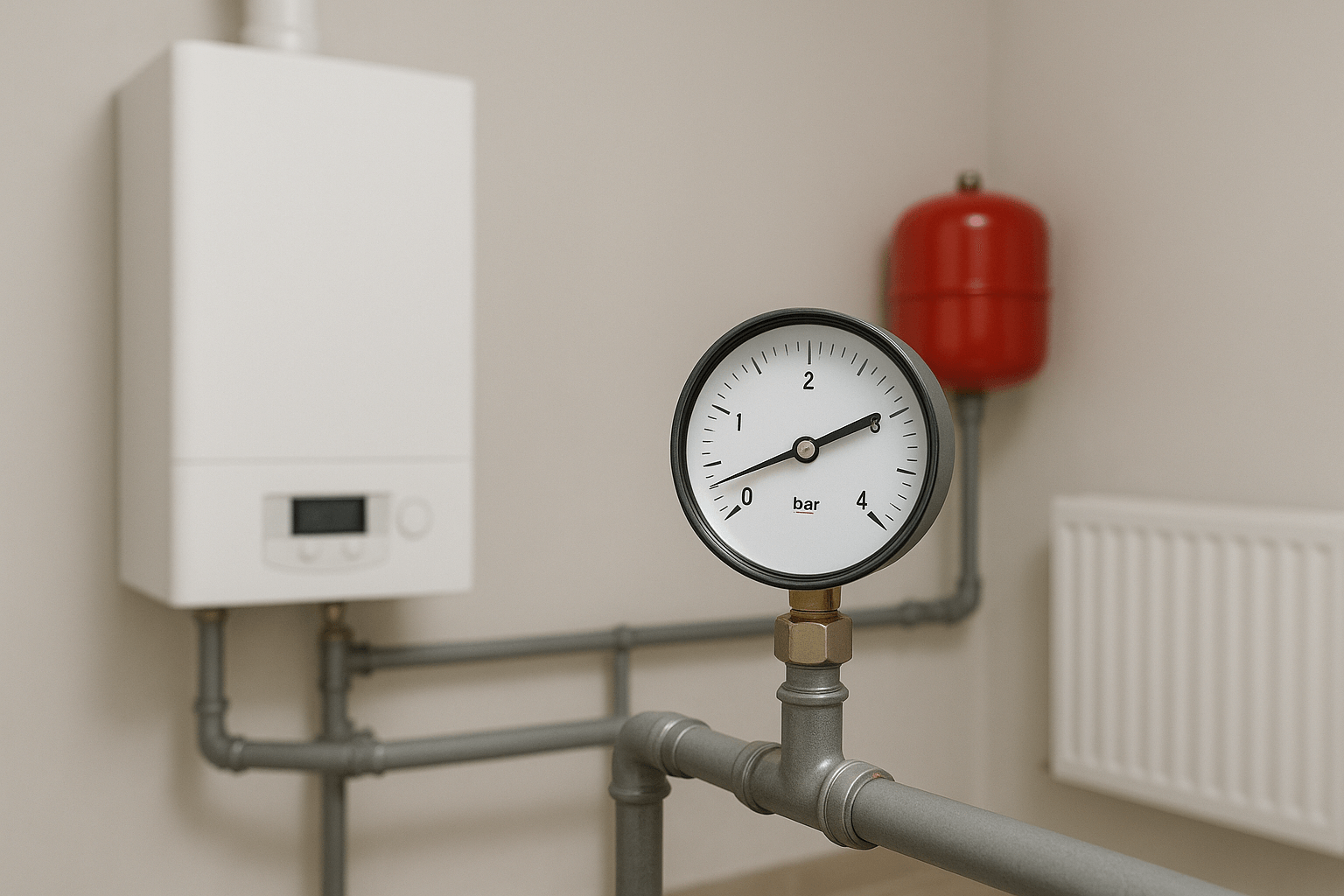

Стрелка манометра на котле — это главный индикатор здоровья вашего дома в зимний период. Когда показатели выходят за рамки нормы, система начинает подавать сигналы тревоги: от неприятного шума в радиаторах до полной остановки оборудования. Понимание того, какие цифры должны быть на циферблате, спасает от дорогостоящего ремонта теплообменника или замены лопнувших труб. В этой статье разберем технические стандарты для разных типов жилья и научимся стабилизировать показатели самостоятельно.
Почему давление так важно для тепла
Давление в контуре отопления обеспечивает циркуляцию теплоносителя по всем веткам системы. Без нужного напора вода просто не дойдет до дальних комнат или верхних этажей. В физике этот процесс описывается как создание разницы потенциалов, где насос или гравитация заставляют жидкость преодолевать сопротивление труб и фитингов.
Существует два основных вида давления: статическое и динамическое. Статическое зависит только от высоты столба воды в здании. Один метр вертикальной трубы создает нагрузку примерно в 0.1 бар. Динамическое давление добавляется при включении циркуляционного насоса. Суммарный показатель этих величин и называется рабочим давлением, которое мы видим на манометре котла.
Если показатели слишком низкие, в системе образуются воздушные пробки. Воздух блокирует проход воды, и радиаторы остаются холодными. Слишком высокая нагрузка ведет к износу уплотнителей, протечкам на стыках и даже разрыву мембраны расширительного бака. Контроль этих цифр — базовая обязанность владельца недвижимости.
Нормы для частного дома и квартиры
Стандарты для автономных систем и централизованных сетей сильно различаются. В частном доме вы сами регулируете параметры, а в многоквартирном — зависите от работы котельной или теплового пункта. В малоэтажном строительстве (1–2 этажа) нормальным считается диапазон от 1.5 до 2.0 бар. Этого достаточно, чтобы поднять воду на высоту до 5–7 метров и обеспечить эффективную работу насоса.
В многоквартирных домах ситуация сложнее. Чем выше здание, тем большее усилие требуется для подачи тепла на верхние этажи. В старых пятиэтажках («хрущевках») нормой считается 2–4 бар. В современных высотках давление может достигать 8–10 бар. Трубы и радиаторы в таких домах специально проектируются под высокие нагрузки, поэтому установка обычных алюминиевых батарей там рискованна.
| Тип жилья | Рекомендуемое давление (бар) | Критическое значение |
| Частный дом (1 этаж) | 1.2 — 1.5 | Выше 3.0 |
| Коттедж (2–3 этажа) | 1.8 — 2.2 | Выше 3.0 |
| Квартира (до 5 этажей) | 3.0 — 5.0 | Выше 8.0 |
| Высотка (9+ этажей) | 6.0 — 10.0 | Выше 12.0 |
Обратите внимание: Для большинства бытовых настенных котлов максимальный порог срабатывания предохранительного клапана настроен на 3 бар. Если стрелка приближается к красной зоне, ждите сброса воды на пол.
Роль расширительного бака в стабилизации
Вода — жидкость практически несжимаемая. При нагреве с 20°C до 80°C её объем увеличивается примерно на 3-4%. В замкнутом контуре этому «лишнему» объему некуда деться, что привело бы к мгновенному скачку давления и разрушению труб. Эту проблему решает расширительный бак (экспанзомат).
Внутри бака находится резиновая мембрана, разделяющая его на две части: для воды и для воздуха (азота). При расширении теплоносителя мембрана сжимает газ, компенсируя рост объема. Если бак подобран неправильно или в нем закончилось давление воздуха, стрелка манометра будет «гулять» при каждом включении горелки котла.
Обычно для стандартной системы выбирают бак объемом в 10% от всей воды в трубах. Если у вас в системе 150 литров воды, бак на 15 литров станет идеальным решением.
Причины падения давления в контуре
Если вы замечаете, что раз в неделю приходится подпитывать систему водой, значит, где-то есть скрытая проблема. Самая очевидная причина — утечка. Искать её нужно на стыках, под кранами Маевского и в местах подключения радиаторов. Даже небольшое «потение» фитинга может снизить напор за несколько дней.
Вторая причина — воздух. После первого запуска или замены теплоносителя пузырьки воздуха постепенно выходят через автоматические воздухоотводчики. Объем, который занимал газ, теперь должна занять вода, из-за чего давление падает. Это нормальный процесс, который прекращается через 2–3 недели эксплуатации.
Третья, более серьезная причина — повреждение мембраны расширительного бака. Если при нажатии на ниппель бака из него течет вода, мембрана лопнула. Бак больше не компенсирует расширение, и при остывании воды давление падает практически до нуля. В этом случае требуется полная замена устройства или его ремонт, если модель разборная.
Почему показатели на манометре растут
Резкий рост давления часто связан с неисправностью крана подпитки. Если уплотнительная резинка крана износилась, вода из водопровода (где давление обычно 4–6 бар) будет постоянно просачиваться в систему отопления. Вы будете сливать лишнюю воду, а через час она появится снова.
Также рост может быть вызван забитым теплообменником котла. Вторичный теплообменник (для ГВС) может иметь микротрещины. Через них вода из контура горячего водоснабжения попадает в отопительный контур. Это опасная ситуация, так как она ведет к смешиванию технической и питьевой воды.
Важно: Проверьте давление воздуха в пустом расширительном баке. Оно должно быть на 0.2 бар ниже, чем рабочее давление системы в холодном состоянии. Для частного дома это обычно 1.2–1.3 бар.
Ошибки при эксплуатации и монтаже
Многие владельцы домов допускают критические ошибки, пытаясь самостоятельно настроить систему. Самая частая — постоянная подпитка сырой водой из-под крана. Свежая вода приносит новую порцию кислорода и солей жесткости. Кислород вызывает коррозию стальных труб, а соли оседают накипью на стенках теплообменника, снижая его КПД.
Другая ошибка — установка группы безопасности ниже уровня котла или в неудобном месте. Манометр и предохранительный клапан должны быть всегда на виду. Если клапан начал капать, не нужно ставить под него заглушку. Это «предохранитель» вашей системы. Если он течет, значит, либо он неисправен, либо давление действительно превышает норму.
Иногда монтажники экономят на объеме расширительного бака, полагаясь на встроенный в котел маленький экспанзомат. Для больших домов с чугунными радиаторами или теплыми полами встроенного бака на 6–8 литров всегда мало. В таких случаях необходимо устанавливать дополнительный внешний бак.
Как правильно поднять или снизить давление
Если манометр показывает меньше 1 бар, котел может уйти в ошибку. Для поднятия давления найдите кран подпитки (обычно он расположен снизу котла и имеет синий или черный цвет). Медленно открывайте его, следя за стрелкой. Как только она достигнет 1.5 бар, плотно закройте кран.
Снизить показатели можно двумя способами. Первый — через кран Маевского на любом радиаторе. Подставьте емкость и спускайте воду, пока давление не придет в норму. Второй способ — через сливной кран в самой низкой точке системы. Делайте это только при выключенном и остывшем котле, чтобы избежать температурного шока теплообменника.
Кстати, если вы используете антифриз вместо воды, учитывайте его вязкость. Незамерзающие жидкости расширяются сильнее воды, поэтому давление в таких системах должно быть чуть ниже базового, а расширительный бак — больше на 15–20%.
Какие бывают манометры и как им верить
Для контроля давления используют деформационные манометры. Внутри них находится трубка Бурдона, которая разгибается под напором жидкости и двигает стрелку. Существуют осевые (вход сзади) и радиальные (вход снизу) модели. При выборе нового прибора обращайте внимание на класс точности — для бытовых нужд достаточно класса 1.5 или 2.5.
Цифровые датчики давления в современных котлах более точны, но они чувствительны к качеству теплоносителя. Грязь и шлам могут забить сенсор, и он начнет выдавать неверные данные на дисплей. Если показания цифрового табло и механического манометра сильно расходятся, стоит промыть систему и проверить датчик.
Рекомендуется проводить поверку или замену манометров раз в 2–3 года. Со временем пружина внутри ослабевает, и прибор начинает «врать» на 0.2–0.5 бар. Это может казаться мелочью, но в критической ситуации такая погрешность приведет к ложному срабатыванию защиты.
Как проверить систему перед отопительным сезоном
Перед наступлением холодов обязательно проводится опрессовка. Это процедура нагнетания повышенного давления (в 1.2–1.5 раза выше рабочего) для выявления слабых мест. Если система выдерживает 3–4 бар в течение часа без падений, значит, зимой протечек не будет.
Алгоритм самостоятельной проверки:
- Визуально осмотрите все радиаторы и трубы.
- Проверьте давление воздуха в расширительном баке манометром для шин.
- Долейте воду до рабочего уровня.
- Включите насос и убедитесь, что из системы удален весь воздух.
- Проследите за манометром в течение первых двух часов работы горелки.
Своевременная диагностика обходится дешевле, чем экстренный вызов мастера в тридцатиградусный мороз. Следите за чистотой фильтров-грязевиков, так как их засор тоже косвенно влияет на динамическое давление в системе.
Часто задаваемые вопросы
Какое давление должно быть в расширительном бачке без воды?
Давление воздуха в «пустом» баке должно быть на 10–20% ниже планируемого рабочего давления в системе. Если вы собираетесь держать в трубах 1.5 бар, то в бак нужно накачать 1.3 бар. Проверку проводят только на отсоединенном от системы или полностью слитом баке.
Почему давление падает только ночью или когда котел выключен?
Это классический признак остывания теплоносителя при неисправном расширительном баке. Вода сжимается, а компенсировать это уменьшение объема нечем. Скорее всего, в баке просто закончился воздух, и его нужно подкачать обычным насосом.
Можно ли эксплуатировать систему при 0.8 бар?
Большинство современных настенных газовых котлов блокируются при давлении ниже 0.5–0.7 бар. Работа на низких значениях опасна возникновением кавитации в насосе и закипанием воды в теплообменнике. Лучше поддерживать минимум 1.2 бар.
Как понять, что манометр сломался?
Если при полном сливе воды из котла стрелка не падает на ноль, прибор неисправен. Также подозрительно, если стрелка вообще не двигается при включении насоса или нагреве воды. В таких случаях манометр подлежит замене.
Влияет ли высота дома на давление?
Да, каждые 10 метров высоты «съедают» 1 бар давления. Если ваш котел стоит в подвале, а радиаторы на третьем этаже (высота около 9 метров), то статическое давление уже будет около 0.9 бар. Чтобы система работала, на манометре в подвале должно быть не менее 1.5–1.8 бар.
Нужно ли сбрасывать давление на лето?
Нет, систему отопления лучше оставлять под рабочим давлением круглый год. Это предотвращает попадание воздуха внутрь и снижает риск коррозии. Полный слив воды на лето — одна из самых вредных привычек владельцев частных домов.
Заключение
Поддержание нормального давления в системе отопления — это не сложная наука, а вопрос внимательности. Для частного дома золотым стандартом остаются 1.5 бар на холодную и до 2.0 бар в режиме нагрева. Главное — следить за исправностью расширительного бака и не допускать частых подпиток свежей водой. Если показатели стабильны в течение всего сезона, значит, инженерные сети смонтированы верно и прослужат не одно десятилетие. Регулярная проверка манометра и обслуживание группы безопасности гарантируют комфорт и тишину в вашем доме даже в самые суровые морозы.
