Этот обзор поможет разобраться в инженерных тонкостях современного климатического оборудования. Вы узнаете секреты маркировки, научитесь вычислять мощность по площади и поймете, за какие функции не стоит переплачивать лишние деньги.
Стальные панельные радиаторы сегодня доминируют в сегменте индивидуального жилого строительства и современных жилых комплексов. Выбор конкретной модели определяет не только эстетику интерьера, но и ежемесячные расходы на энергию. Важно понимать внутреннее устройство этих приборов, чтобы система отопления работала сбалансировано и без аварийных ситуаций. Данный тип оборудования сочетает в себе свойства конвектора и классического лучистого отопителя.
Популярность стальных панелей обусловлена их высокой скоростью реакции на команды автоматики. В отличие от массивного чугуна, стальной лист прогревается за считанные минуты. Это позволяет владельцу дома гибко настраивать температурные сценарии, экономя до 15% топлива в сезон. Для правильного выбора необходимо разобраться в классификации, которая на первый взгляд кажется сложной из-за обилия цифр.
Анатомия панельного прибора
Конструкция состоит из двух базовых элементов: нагревательной панели и конвективного оребрения. Панель представляет собой два сваренных листа с выштампованными каналами для циркуляции воды. По этим каналам теплоноситель распределяется по всей площади прибора. Конвектор — это тонкий П-образный стальной лист, приваренный к тыльной стороне панели. Он работает по принципу дымовой трубы, ускоряя подъем горячего воздуха.
Сверху радиатор закрыт декоративной воздуховыпускной решеткой, которую часто называют «грилем». Боковые стороны защищены цельными стальными кожухами. Такая сборка создает закрытый корпус, внутри которого формируются мощные потоки воздуха. Именно за счет сочетания прямого излучения от панелей и активной конвекции достигается высокий коэффициент полезного действия (КПД).

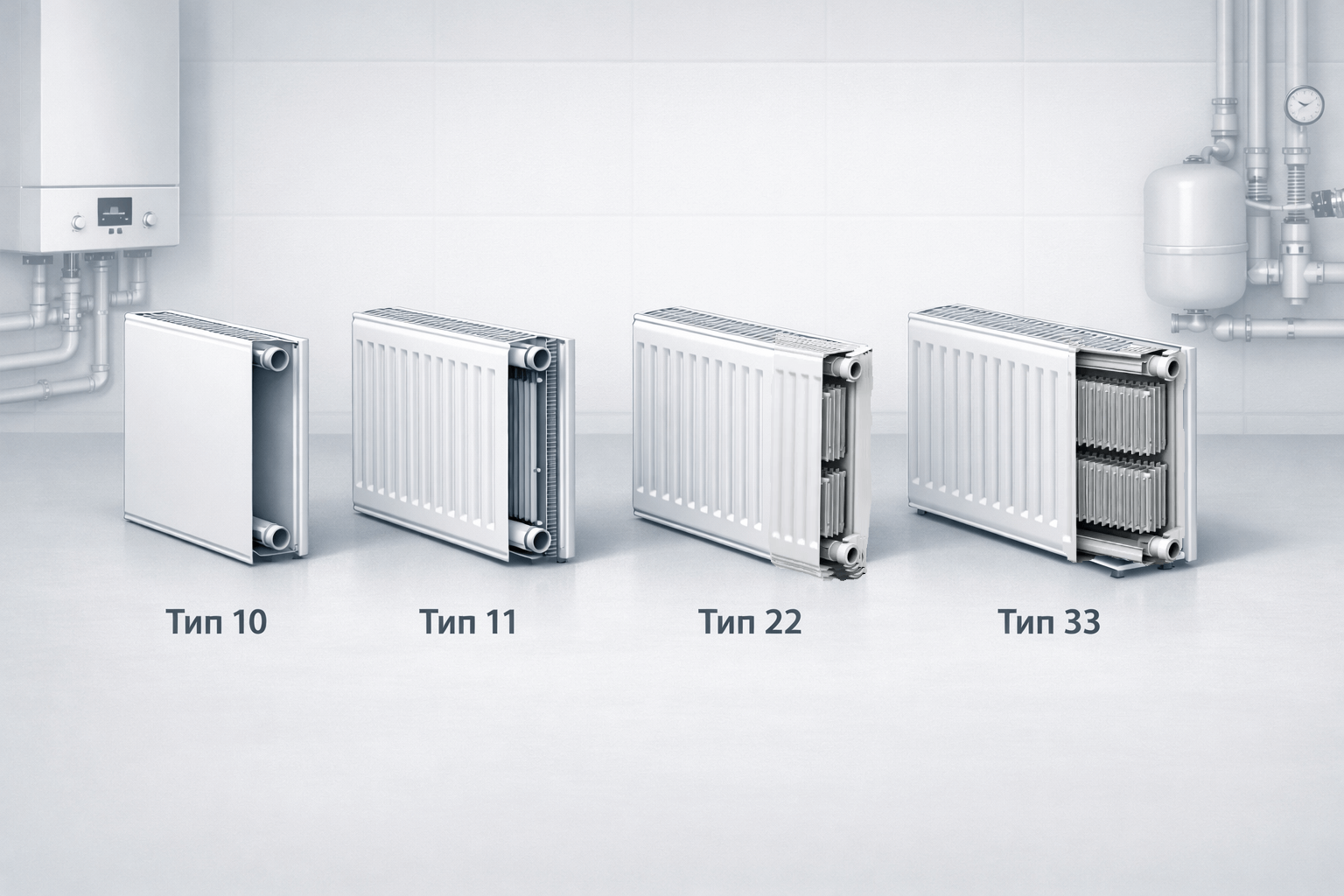

Классификация по типам: от 10 до 33
Тип радиатора всегда обозначается двузначным числом, где первая цифра означает количество греющих панелей. Вторая цифра указывает на количество рядов конвективного оребрения. Чем больше эти показатели, тем выше тепловая мощность устройства при тех же габаритах по высоте и длине. Разберем каждый вариант подробно, чтобы вы могли соотнести их со своими задачами.
Однорядные модели (Тип 10, 11)
Тип 10 — самый простой представитель семейства. Это одна панель без конвектора, боковых стенок и верхней решетки. Глубина такого прибора не превышает 50 мм. Его часто называют «гигиеническим», так как отсутствие внутренних элементов исключает накопление пыли. Это идеальный вариант для больниц, детских садов и аллергиков.
Тип 11 отличается наличием одного ряда конвективного оребрения, приваренного к задней стенке панели. Глубина составляет порядка 60–65 мм. Это легкий и компактный прибор, который подходит для установки в узких коридорах или технических помещениях. Он обладает невысокой мощностью, поэтому в жилых комнатах его используют редко, только при значительной длине изделия.
Средний сегмент: типы 20, 21, 22
Тип 20 состоит из двух панелей, но не имеет конвективного оребрения. Он также относится к категории гигиенических радиаторов, но выдает больше лучистого тепла, чем 10 тип. Его глубина составляет около 70–80 мм. Благодаря отсутствию решеток, его легко мыть внутри, что критично для чистых помещений.
Тип 21 (иногда маркируется как 12) — это две панели с одним слоем конвектора между ними. Это промежуточный вариант, сочетающий умеренную толщину и повышенную теплоотдачу. Его глубина — от 70 до 90 мм. Модель актуальна, когда мощности 11 типа уже не хватает, а 22 тип кажется слишком громоздким.
Тип 22 является абсолютным лидером продаж на мировом рынке. Конструкция включает две панели и два ряда конвекторов. Глубина прибора — 100–105 мм. Это оптимальное сочетание цены, габаритов и тепловой эффективности. Большинство проектных решений для частных домов строятся именно на базе 22 типа.
Максимальная мощность: типы 30, 33
Тип 30 — это три ряда панелей без оребрения. Глубокий, тяжелый, но легкий в уходе прибор. Встречается нечасто, обычно в специфических медицинских проектах. Его глубина достигает 150–160 мм, что важно учитывать при планировании пространства.
Тип 33 представляет собой самый мощный вариант в стандартной линейке. Три панели и три ряда конвективного оребрения обеспечивают колоссальную теплоотдачу. Глубина прибора составляет 155–170 мм. Такие радиаторы незаменимы для отопления больших залов, магазинов или помещений с очень низкими подоконниками, где нельзя поставить высокий прибор.
Важно: При выборе 33 типа учитывайте его вес в заполненном состоянии. Нагрузка на кронштейны возрастает втрое по сравнению с 11 типом, что требует усиленного крепежа.
Сравнительная таблица характеристик
| Тип | Глубина (мм) | Кол-во панелей | Кол-во конвекторов | Решетка и стенки | Основное применение |
| 10 | 45-50 | 1 | 0 | Нет | Медицина, гигиена |
| 11 | 60-65 | 1 | 1 | Да | Санузлы, коридоры |
| 20 | 70-80 | 2 | 0 | Нет | Чистые помещения |
| 21 | 70-90 | 2 | 1 | Да | Компактные жилые зоны |
| 22 | 100-110 | 2 | 2 | Да | Универсальный вариант |
| 30 | 150-160 | 3 | 0 | Нет | Крупные медцентры |
| 33 | 155-170 | 3 | 3 | Да | Большие залы, витрины |
Маркировка и чтение артикулов
Для удобства проектирования принята единая система обозначений. Обычно код выглядит как «Тип / Высота / Длина». Например, маркировка «22-500-1000» означает: прибор 22 типа (две панели, два конвектора), высотой 500 мм и длиной 1000 мм. Высота может варьироваться от 200 до 900 мм, а длина — от 400 до 3000 мм.
Зная эти параметры, можно легко вычислить площадь фронтальной поверхности. Это важно для понимания того, как радиатор впишется под окно. Современные стандарты требуют, чтобы отопительный прибор перекрывал не менее 75% ширины оконного проема. Это исключает появление «плачущих» окон и сквозняков от холодного стекла.
Способы подключения и их влияние на КПД
Стальные панельные радиаторы выпускаются в двух основных модификациях по способу подвода труб. Выбор зависит от схемы разводки отопления в вашем доме.
Боковое подключение (модели Compact) предусматривает четыре присоединительных отверстия по углам. Это классическая схема, позволяющая реализовать диагональное, одностороннее или нижнее «седловидное» подключение. Диагональный метод (вход сверху, выход снизу с другой стороны) считается эталонным, обеспечивая 100% заявленной мощности.
Нижнее подключение (модели Ventil или Universal) имеет два патрубка в нижней части прибора. В такие радиаторы на заводе уже встроен термостатический вентиль. Трасса труб прячется в пол или за плинтус, что выглядит максимально эстетично. Однако такие модели стоят дороже боковых из-за встроенной арматуры и сложности внутреннего канала.
Кстати: В радиаторах с нижним подключением важно соблюдать направление подачи и обратки. Обычно подающая труба расположена ближе к центру прибора, но у некоторых брендов бывают исключения.
Теплотехнические расчеты и Delta T
Заявленная мощность в паспорте часто указана для режима 90/70/20 (температура подачи/обратки/воздуха). В реальности современные котлы работают в низкотемпературных режимах, например 75/65/20 или 55/45/20. Разница между средней температурой радиатора и воздуха в комнате называется Delta T ($\Delta T$).
Если ваш котел работает в эконом-режиме, реальная мощность радиатора будет в 1,5–2 раза ниже паспортной. Для правильного расчета используйте поправочные коэффициенты из таблиц производителя. Ошибка в расчетах приведет к тому, что в сильные морозы в доме будет прохладно, несмотря на постоянно работающий насос.
Эксплуатационные параметры и ограничения
Стальные панельные радиаторы созданы для закрытых систем отопления. Главный враг стали — растворенный в воде кислород. В автономных системах частных домов теплоноситель циркулирует по кругу, и кислород быстро уходит, не нанося вреда. В открытых системах или при постоянной подпитке свежей водой сталь может проржаветь насквозь за 3–5 лет.
Рабочее давление приборов обычно составляет 10 бар. Этого достаточно для любого частного дома и большинства новостроек. Однако в старом жилом фонде, где практикуются опрессовки давлением 12–15 бар, стальная панель может деформироваться. Перед установкой в городской квартире обязательно уточните параметры рабочего и испытательного давления в вашей управляющей компании.
Сравнительный анализ с другими типами радиаторов
Если сравнивать сталь с алюминием, то панельные радиаторы выигрывают в плане химической нейтральности. Алюминий активно вступает в реакцию с медью или латунью в системе, что требует строгого контроля уровня pH воды. Сталь менее капризна к составу теплоносителя, если в нем нет свободного кислорода.
В сравнении с биметаллом, сталь проигрывает в максимально допустимом давлении. Биметаллические радиаторы выдерживают до 25–40 бар, но они стоят значительно дороже. Для частного сектора, где давление редко превышает 3 бара, переплата за биметалл не имеет смысла. Стальная панель дает более мягкое тепло и выглядит как единый элемент декора, а не набор секций.
Алгоритм выбора идеального радиатора
Для того чтобы подобрать оптимальную модель, следуйте простому алгоритму из четырех шагов.
- Определите теплопотери. Для утепленного дома это примерно 80–100 Вт на кв. м. Для угловой комнаты с двумя окнами прибавьте 20%.
- Выберите тип подключения. Если ремонт в разгаре и трубы можно скрыть в полу — берите нижнее подключение. Если заменяете старые чугунные батареи — боковое.
- Подберите высоту и длину. Радиатор должен быть на 10 см ниже подоконника и на 10–15 см выше уровня пола. Длина должна составлять не менее 70% ширины окна.
- Определите тип (11, 22 или 33). Исходя из требуемой мощности и доступного места. Если места мало, наращивайте толщину (тип), если места много — лучше взять более длинный, но тонкий радиатор.
Уход и обслуживание
Стальные радиаторы не требуют специфического ухода, но несколько правил помогут сохранить их эффективность. Раз в год, перед началом отопительного сезона, очищайте внутреннее пространство от пыли. Пыль на конвекторах работает как теплоизолятор, снижая теплоотдачу на 5–7%. Для чистки удобно использовать специальный длинный ершик или пылесос с узкой насадкой.
Никогда не оставляйте радиатор пустым более чем на 15 дней в году. При сливе воды внутрь попадает влажный воздух, что провоцирует мгновенную коррозию. Если необходимо провести ремонт на одном приборе, просто перекройте его кранами, не сливая всю систему. Также следите за работой воздухоотводчика (крана Маевского) — скопление воздуха не только мешает нагреву, но и разрушает металл.
Важные нюансы монтажа
При установке панельных радиаторов используйте только заводские кронштейны. Они рассчитаны на вес конкретной модели и обеспечивают нужный отступ от стены для циркуляции воздуха. Слишком плотное прижатие к стене снижает конвекцию на 10–15%. Помните, что стальные панели нельзя вешать в помещениях с агрессивной средой (бассейны, автомойки), если они не имеют специального антикоррозийного покрытия.
Для балансировки системы обязательно устанавливайте на обратную линию запорно-регулирующий клапан. Это позволит выровнять поток воды между радиаторами, расположенными на разном удалении от котла. Без настройки ближние к котлу приборы будут горячими, а дальние — едва теплыми, независимо от их типа и размера.
Срок службы и гарантии
Ведущие европейские производители дают гарантию на стальные панели от 10 до 15 лет. Реальный срок эксплуатации в закрытых системах достигает 30 лет. При покупке обращайте внимание на наличие сертификата соответствия ГОСТ 31311-2005. Это гарантирует, что прибор прошел испытания на герметичность и соответствует заявленным тепловым характеристикам.
Выбор стального панельного радиатора — это инвестиция в комфорт на долгие годы. Понимая разницу между 11, 22 и 33 типами, вы сможете создать эффективную систему, которая будет дарить тепло без лишних затрат. Главное — помнить о качестве теплоносителя и правильно рассчитать мощность с учетом температурного режима вашего оборудования.
